2焦点型扁平空洞法による電磁波シールド材のシールド効果測定

2焦点型扁平空洞法(DFFC法)とは?

電子技術部電磁環境グループでは2焦点型扁平空洞法(Dual-Focus Flat Cavity:DFFC法)による電磁波シールド材のシールド効果測定を行っています。
2焦点型扁平空洞法は電波暗室などの大掛かりな設備を用いることなく、また、サンプルの複雑な加工をすることなく、シート状の電磁波シールド材の遠方界の平面波のシールド効果を測定する装置です。

測定冶具は、上下対称の構造となっており、平面波の送・受信アンテナの間にシート状の電磁波シールド材を挿入し、空の状態と比較することでシールド効果を測定します。送・受信アンテナが楕円の焦点の位置にあり、反射波が収束されるため、広いダイナミックレンジが確保できます(図1)。

測定周波数範囲は1GHz~8.5GHz、測定可能なサンプル形状は最小250mm×20mm~最大270mm×35mm、厚さ3mm以下となっています。

2焦点型扁平空洞法の測定冶具
図1 2焦点型扁平空洞法の測定冶具

2焦点型扁平空洞法による電磁波シールド材のシールド効果測定

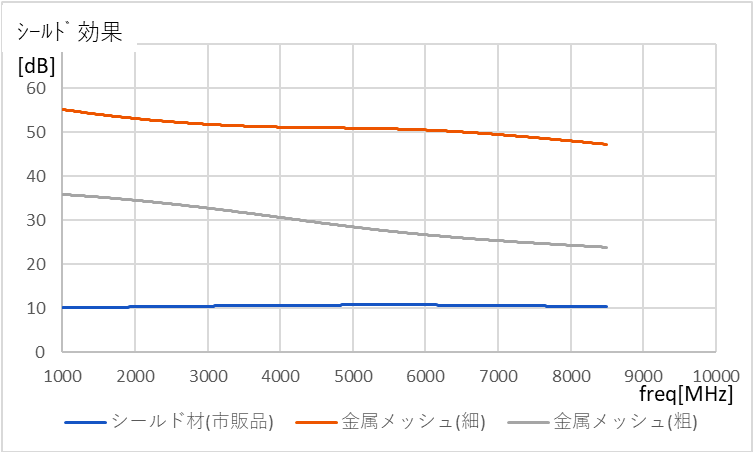

遠方界の平面波に対するシールド効果の測定例
図2 遠方界の平面波に対するシールド効果の測定例

選定した市販のシールド材では、遠方界の平面波に対しては効果が少ないことが分かります。
また、網目が細かい金属メッシュの方が粗いものよりシールド効果が高くなっています。
さらに、周波数によりシールド効果が変化することも分かります。

シールド効果は20dBで電界強度が1/10、40dBで1/100、60dBで1/1000となります。用途にもよりますが、一般的にシールド効果は、40dB程度あれば有効と言われています。

ご利用を希望される方へ

試験計測(依頼試験) で利用できます。

この事例の参考料金の表示は、現在調整中です。

詳細は、お問い合わせください。
