実体・金属顕微鏡による破面および金属組織観察

ステンレス鋼製ボルトで発生した応力腐食割れの金属組織観察事例

応力腐食割れや孔食などの腐食形態を観察することができます。

金属顕微鏡:株式会社オリンパス BX51

ボルトの材質:SUS304
締結部材質:SUS304

ボルトで締結された箇所の断面

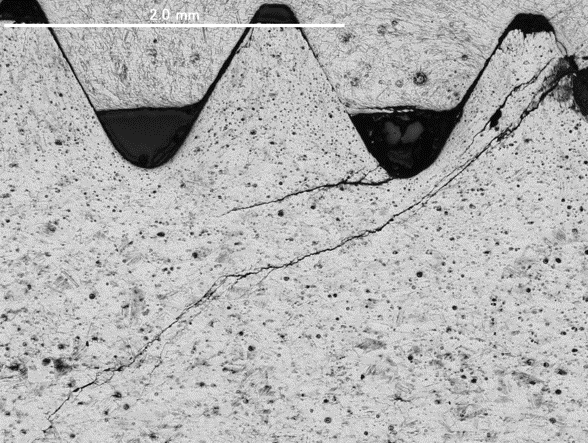

写真1 ボルトで締結された箇所の断面

応力腐食割れとは、引張応力と腐食因子の共同作用によって生ずるもので、実用上そのほとんどが塩素イオンにさらされると、ある時間を経て脆性的に割れる現象です。

実体顕微鏡による六角穴付きボルトの疲労破面観察事例

金属材料やプラスチック材料などの破壊形態を観察し、破壊原因の解明に結びつけることができます。

実体顕微鏡:カールツァイスマイクロスコピー株式会社 SteREO Discovery.V20


六角穴付きボルト

材質SCM435
ねじの呼びM8
強度区分10.9
破断した六角穴付きボルト
写真2 破断した六角穴付きボルト

ビーチマーク(貝殻模様)は、マクロ的フラクトグラフィの様相として観察される模様のことで、半月状の間隔が1回ごとの繰返し荷重により伝播したき裂の長さを示します。
