マイクロ波ネットワークアナライザ測定システム


- クリックで拡大します -


- クリックで拡大します -

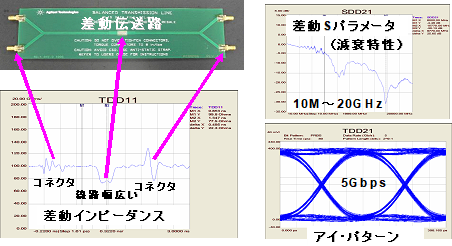

高速電気信号の伝送・反射特性測定(特性インピーダンス、減衰量、Sパラメータなど)/マイクロ波帯の誘電率・透磁率測定/電波吸収率測定/アンテナ特性測定

メーカー名

株式会社東陽テクニカ

型番

Agilent PNA E8363B 特別仕様

仕様

周波数10MHz~40GHz/4ポート/差動・シングルエンド測定(物理層テストシステム)/タイムドメイン機能(TDR)/基板測定用プローバ/誘電率・透磁率測定治具(誘電体プローブ法、共振器法、同軸管法、アンテナ法)

ご利用方法

試験計測(依頼試験)技術開発受託(受託研究)で利用できます

料金について

■ 試験計測(依頼試験)料金

マイクロ波誘電率測定(共振器法・誘電体プローブ法)

料金NO.項目単位料金担当部名
E0850マイクロ波誘電率測定(共振器法・誘電体プローブ法)1条件1測定につき 17,380円電子技術部
E0860マイクロ波誘電率測定(共振器法・誘電体プローブ法) 1件増1測定増すごとに5,830円電子技術部

マイクロ波誘電率・透磁率測定(Sパラメータ法)

料金NO.項目単位料金担当部名
E0870マイクロ波誘電率・透磁率測定(Sパラメータ法)1条件1測定につき16,060円電子技術部
E0880マイクロ波誘電率・透磁率測定(Sパラメータ法) 1件増1測定増すごとに4,510円電子技術部

マイクロ波誘電率・透磁率測定(ハーモニック共振器法)

料金NO.項目単位料金担当部名
E0881マイクロ波誘電率・透磁率測定(ハーモニック共振器法)1測定につき 18,370円電子技術部

電波透過特性測定(マイクロ波帯)

料金NO.項目単位料金担当部名
E1605電波透過特性測定(マイクロ波帯)1条件1測定につき15,290円電子技術部
E1606電波透過特性測定(マイクロ波帯) 1件増1測定増すごとに7,150円電子技術部

電波吸収率測定(簡易アンテナ法)

料金NO.項目単位料金担当部名
E1610電波吸収率測定(簡易アンテナ法)1条件1測定につき13,090円電子技術部
E1620電波吸収率測定(簡易アンテナ法) 1件増1測定増すごとに3,630円電子技術部

導入年度

平成18年度
  • この装置に関連するお問い合わせ
  • 担当:電子技術部 電磁環境グループ
  • その他の技術相談はこちらから
  •
