電波暗室(改修)及びシールド室


- クリックで拡大します -

IoT機器・生活支援ロボット・医療用電子機器等から発生する不要電磁ノイズの測定(EMI測定)や静電気・電磁界・雷サージ等の電磁ノイズに対する耐性試験(イミュニティ試験)を実施する実験設備です。この実験室では、内外の電磁ノイズを遮断し、歪のないクリーンな電源で試験を実施します。国の補助金(内閣府地方創生拠点整備交付金)により、電波暗室の電波吸収体交換、シールド室の増設および付帯設備の機能強化を行いました。

【用途・特徴】
電波暗室は、国際規格CISPR32に対応した放射EMI測定、3次元アンテナ指向性測定などに対応しました。シールド室は2部屋となり、伝導EMI測定と各種イミュニティ試験を効率よく実施できます。

メーカー名

日本イーティーエス・リンドグレン株式会社

仕様

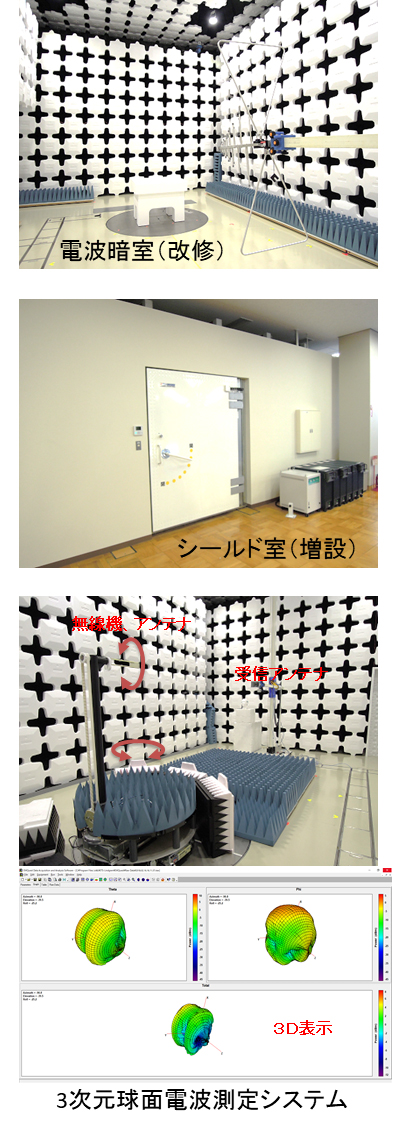

電波暗室(改修):日本イーティーエス・リンドグレン(株):3m法電波暗室
シールド室(増設):日本イーティーエス・リンドグレン(株):シールドルーム
3次元球面電波測定システム:日本イーティーエス・リンドグレン(株):2115CR、EMCenter、EMQ-100

ご利用方法

試験計測(依頼試験)技術開発受託(受託研究)で利用できます

料金について

■ 試験計測(依頼試験)料金

三次元アンテナ指向性測定

料金NO.項目単位料金担当部名
E1650三次元アンテナ指向性測定2時間まで45,210円電子技術部
E1660三次元アンテナ指向性測定 1時間増1時間増すごとに20,790円電子技術部

導入年度

平成29年度
  • この装置に関連するお問い合わせ
  • 担当:電子技術部 電磁環境グループ
