ICP発光分光分析法によるRoHS指令に係る有害金属元素分析の分析事例

RoHS指令に係る有害金属元素分析の特徴

WEEE・RoHS指令等に対応するためには、有害無機元素の測定が必要です。
国内家電メーカ各社に対する納入時にも、取引先には化学物質の濃度の把握や不使用の証明が求められます。
KISTECでは、こうした要求に対応するRoHS指令に係る有害無機元素分析を行っています（表1）。

RoHS対象元素と分析方法のまとめ（表） — 表1　当所で実施しているRoHS指令分析

化学技術部化学評価グループでは、ICP発光分光分析装置（ICP-OES、日立ハイテクサイエンス製写真1、写真2）を主に使用して、鉛（Pb）・カドミウム（Cd）などの有害無機元素の分析を実施しています。

ICP-OESは、アルゴンプラズマ（炎状）に溶液試料を導入し、元素から発光される元素特有の光の発光強度を測定することで、試料中の元素濃度を分析する装置です。溶液中の元素を測定することができます。固体試料の場合、酸分解などの前処理（溶液化）をした上で測定します。

RoHS指令分析

主な分析方法として、ICP-OES等を用いています。
蛍光X線分析（XRF）等の簡易分析も実施可能です。
分析方法の規格（IEC 62321等）に準じて分析します。

事例）RoHS指令関連の依頼試験での分析例（平成31年度）
・鉛フリーはんだ中のPb分析（ICP-OES）
・快削黄銅中のCd分析（ICP-OES）
・ネジの六価クロム（Cr6+）溶出試験（吸光光度法）
・金属材料の水銀（Hg）分析（原子吸光分析法）
・電子基板のスクリーニング測定（XRF）

測定例）ICP-OESによる多元素同時測定
マルチ型ICP-OES装置では、多元素を幅広い濃度域にわたって一斉測定が可能です。

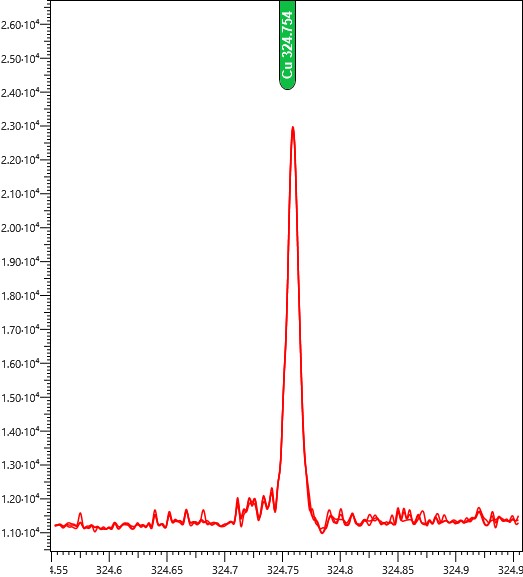

混合標準液（各元素濃度0.1 mg/L）の測定結果を図1から図10に示しました。
各グラフの横軸に波長（Wavelength / nm）、縦軸に発光強度を表しました。
RoHS指令のPb・Cdや、アルカリ・アルカリ土類金属などを一括で測定しました。
